NDDSU10D는 데이터 단말 장치와 디지털 시스템 망(DDS) 또는 사설라인 사이에 연결되어 동기식 및
비동기식 데이터를 전송하기 위한 디지털 서비스 유니트(DSU)입니다.
NDDSU10D는 디지탈 데이타 시스템망(DDS) 및 사설라인을
이용하여 2진 직렬 디지털 데이터를 Return-to-Zero 방식의 바이 폴라 신호로 변환하여 전송하는 데이터 통신장비로써 보다 빠른 통신
속도를 제공합니다.
NDDSU10D는 집합형 운용시 최대 14개 까지 수용이 가능합니다.
| |
|
|
|
 |
|
전용회선용 DDS 또는 사설 Line 지원 |
|
|
동기식/비동기식 운용 |
|
|
2진 직렬 디지털 데이터를 Return-to-Zero 방식의 바이폴라 신호로 변환하여 전송 |
|
|
다양한 속도 제공 |
|
|
폭 넓은 수신 감도로 장거리 전송 가능 |
|
|
전면판의 LCD, 스위치, 그리고 LED를 사용하여 보다 쉽게 DSU의 상태를 파악할 수 있으며 운용이 편리함 |
|
|
다양한 진단 및 에러 메시지 표시 기능 |
|
|
|
|
|
|
전송속도 |
■동기식 : 2.4K ~
64Kbps
■비동기식 : 2.4K ~ 56Kbps,
57.6 Kbps |
| 통신방식 |
■동기식 및 비동기식 |
| 운용방식 |
■DDS (Digital Data
System) |
| 테스트기능 |
LLB, DLB, RDLB, TPG, Self Test |
| 단말기접속 |
■ITU-T V.24/28(ISO
2110), ITU-T V.35 (ISO 2593), ITU-T, V.14 standard |
| 수신레벨 |
■12.4K ~ 64Kbps : 0 ~
-43dBm |
| 선로
임피던스 |
■135Ω |
| 선로출력레벨 |
■2.4K, 4.8K, 19.2K,
56K, 64Kbps : ±1.4V ± 10% (135Ω종단시)
■9.6Kbps : ±0.78V ±10% (135Ω 종단시) |
| 입력전원 |
■단독형 : 110/220V AC,
60Hz ± 3%, -48V(선택사양)
■집합형 : 110/220V AC,
60Hz ± 3%, -48V(선택사양)
|
| 소비전력 |
■단독형 : 최대
7W
■집합형 : 최대 112W |
| 동작온도 |
■0~40°C |
| 상대습도 |
■95% 이하,
Non-Condensing |
| 제품크기 |
■단독형 : 205(폭) x
300(길이) x 47(높이)mm
■집합형 : 486.6(폭)
x 262(길이) x
256(높이)mm |
|
|
|
|
|
|
|
|
| |

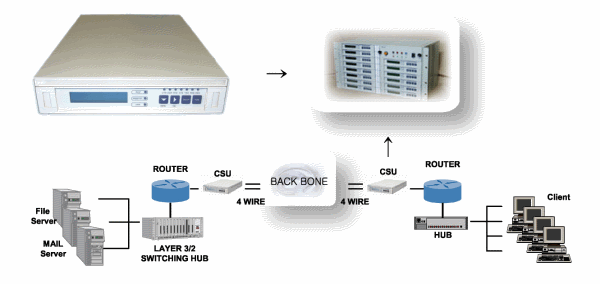

NDCSU10D는 고속 전용회선에서 T1 또는 E1 네트워크와 DTE 사이에 접속되어 디지털 전용회선
서비스를 제공하는 CSU장치이며, 기본 채널 전송속도 56/64Kbps부터 2.048Mbps까지의 DTE 데이터를 운용합니다.
NDCSU10D는 회선의 효율적인 확장을 위해 T1 또는 E1 회선으로 절체시 물리적인 변경 없이 버튼 조작만으로 T1
또는 E1으로 변경하여 사용할 수 있는 T1/E1 겸용 멀티포트 CSU
장치입니다.
NDCSU10D는 전면판의 LCD와 버튼을 이용하여 빠르고 손쉽게 운용 및 관리하여 선로의 상태를 파악할 수
있으며, 다양한 시험 및 진단기능을 제공함으로써 자국 또는 원격지에서 장비 및 선로, 단말장치의 이상 유무를 쉽게 판단할 수 있습니다.
|
|
|
|
|
T1/E1 겸용 Multiport CSU |
|
|
물리적 수정 없이 Menu 항목 변경만으로 T1/E1 절체 가능 |
|
|
V.35 DTE Port 지원 |
|
|
DS0급 Channel Allocation 기능 |
|
|
다양한 경보 및 실시간 Line Error 감시 기능 |
|
|
Data Link를 통한 원격 장비 제어 기능 |
|
|
다양한 자체 Test Pattern 발생기능 (Mark, 1:1, 63, 511, 2047, 2^15-1,
2^23-1, QRSS) |
|
|
DS0급 Channel 수신 Data Monitoring 기능 |
|
|
전면판의 LCD와 버튼에 의해 시스템의 상태 설정/제어 및 표시기능 조정 |
|
|
DTE RATE : 56Kbps ∼ 1.984Mbps |
|
|
|
|
네트워크측 사양
|
| 전송속도 |
■2.048Mbps
±32ppm(E1)
■1.544Mbps
±32ppm(T1)
|
| 코딩방식 |
■AMI/B8ZS(T1)/HDB3(E1) |
| 프레임
방식 |
■CAS/CCS |
| 펄스특성 |
■ITU-T G.703 |
| 수신
임피던스 |
■120Ω±10%(E1)/
100Ω±10%(T1) |
| 신호구동거리 |
■800m 이상(E1)/ 1200m
이상(T1) |
| 인터페이스 |
■RJ-48 |
| ■DTE측
사양 |
| 인터페이스 |
1Ports ITU-T
V.35 |
| ■System
Clock |
| Internal |
■내부 발생 클락 |
| Slave |
■Network 클락 사용 |
| External |
■DTE에서 클락 수신 사용 |
| 적용규격 |
■ITU-T
G.703
■ITU-T G.704 |
| ■일반적
사양 |
| 입력전원 |
■단독형 : 110/220V AC,
60Hz ± 3%
■집합형 : 110/220V AC,
60Hz ± 3%
|
| 소비전력 |
■단독형 9W/ 집합형
112W |
| 동작온도 |
■0 ~ 40°C |
| 상대습도 |
■90% 이하 |
| 제품크기 |
■단독형 : 205(폭) x
300(길이) x 47(높이)mm
■집합형 : 486.6(폭)
x 262(길이) x
256(높이)mmm
| |
|
|
| |
| |
| |
| |
| |
|
|
|
